Просеиватель вибрационный
(вибросито) СВп2-0,8/1,8-П

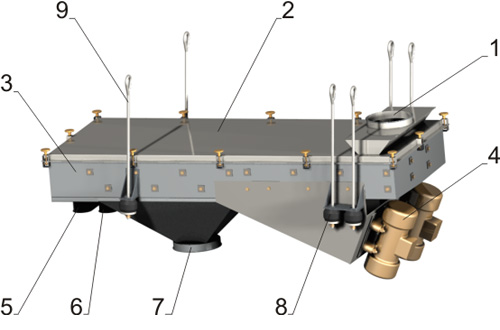

Просеиватель СВп2-0,8/1,8-П
1 - патрубок загрузки, 2 - крышка, 3 - корпус (рабочий орган), 4 - вибропривод, 5 - патрубок выгрузки крупной фракции, 6 - патрубок выгрузки средней фракции, 7 - патрубок выгрузки мелкой фракции, 8 - упругие элементы, 9 - подвесные тяги.

Достоинства

высокая надежность
высокая эффективность классификации материалов
многофракционный рассев
безопасность эксплуатации
низкая энергоемкость
работа в автоматическом режиме
простота конструкции и настройки
пылеплотные узлы загрузки и разгрузки
совмещение операций рассева и транспорта

Назначение

  Вибросита типа СВп предназначены для непрерывного просева широкого диапазона сыпучих, зернистых, гранулированных и порошкообразных материалов. Рекомендуется для применения в пищевой, химической, медицинской,  биотехнической, комбикормовой, электротехнической, строительной и других отраслях промышленности. Возможно использование вибросит специальной конструкции для обезвоживания, осветления, процеживания и фильтрования различных материалов.

Описание конструкции

  Вибрационные сита (просеиватели) типоразмера СВп-0,8 относятся к классу вибросит повышенной производительности и имеют просеивающую поверхность в диапазоне 0,96-1,44 м2.
  Конструктивно аппарат состоит из жесткого короба, прямоугольного сечения, силового кронштейна с двумя самосинхронизирующимися вибровозбудителями инерционного типа, съёмных ситовых рамок, и верхней крышки с загрузочным патрубком. Разгрузочные патрубки находятся в нижней части короба.
  Под действием вибрации сыпучая смесь, в процессе движения от загрузочного к разгрузочному патрубкам, проходит следующие технологические процессы:
  - транспортирование смеси вдоль короба, необходимое для непрерывности процесса и характеризуемое средней скоростью центра масс всего сыпучего тела;
  - самосортирование – погружение в нижние слои (к поверхности сита) частиц меньших размеров и большей плотности, и всплывание в верхние слои частиц больших размеров и меньшей плотности.
  - просеивание – прохождение через отверстия сита частиц с размерами меньшими, чем размеры отверстия.
  Данный аппарат (СВп-0,8) рекомендован для применяется в случаях когда производительность рассева по исходному материалу не превышает 6 м3/час.

Техническая характеристика

 Просеивающая поверхность одной деки, м2 1,44
 Количество фракций 3
 Мощность, кВт, max 0,74
 Количество просеивающих дек 2
 Габаритные размеры, мм
      длина 2090
      ширина 1040
      высота 870
 Масса, кг 250
 Наличие провала да
 Варианты исполнений:
      опорный да
      подвесной да

Комплектация

 В случае необходимости вибрационный просеиватель оснащается устройством очистки сетки. По требованию Заказчика возможно изготовление опорной рамы.

Ссылки

  проспекты на вибросита;
